بال هواپیما چیست؟ ساختار، انواع و نقش بال در ایجاد نیروی لیفت و پرواز

بال هواپیما چگونه کار می‌کند؟ تجربه نشان داده است که بال هواپیما یکی از حیاتی‌ترین بخش‌ها برای ایمنی و کارایی پرواز است. این پرسش زمانی مهم می‌شود که بدانیم این بخش حساس نیروی اصلی پرواز را فراهم می‌سازد. در این راهنما از قاصدک 24، ساختار بال هواپیما و انواع بال هواپیما را بررسی می‌کنیم تا روشن شود چرا طراحی دقیق آن برای ایمنی و کارایی پرواز ضروری است و چگونه بر تجربه کلی سفر هوایی تأثیر می‌گذارد.

انواع بال هواپیما از نظر حرکت

کارشناسان بر این باورند انواع بال هواپیما از نظر حرکت به سه گروه اصلی تقسیم می‌شوند. این دسته‌بندی در طراحی و کاربرد هواپیما اهمیت زیادی دارد زیرا هر نوع بال عملکرد متفاوتی در تولید لیفت و چابکی پرواز دارد. در جدول زیر انواع بال هواپیما و ویژگی‌های هر یک را مشاهده می‌کنید.

نوع بال	توضیح	مثال
بال ثابت (Fixed Wing)	نیروی لیفت را تنها با پیش‌رانش ایجاد می‌کند و قابلیت چرخش ندارد.	هواپیماهای مسافربری و باربری
بال متحرک (Rotary Wing)	نیروی لیفت از طریق چرخش بال یا پروانه تولید می‌شود و بال قابلیت حرکت دارد.	بالگردها، برخی هواپیماهای خاص
بال تاشو (Foldable)	برای جای‌گیری کمتر طراحی شده‌اند، اما حرکت آنها نیروی لیفت تولید نمی‌کند و جزو بال‌های ثابت محسوب می‌شوند.	هواپیماهای با محدودیت فضای پارک

آشنایی با انواع بال از نظر شکل و طراحی.

طبق مراجع معتبر آیرودینامیک و طراحی هواپیما، شکل هندسی بال می‌تواند تأثیر مستقیمی بر لیفت، پایداری و میزان مصرف سوخت داشته باشد. انواع بال هواپیما و ویژگی‌های آیرودینامیکی هر یک در جدول زیر نشان داده شده است.

نوع بال	توضیح	ویژگی‌ها
بال قوسی (Elliptical Wing)	بالی با لبه‌های قوسی و سطح مقطع یکنواخت	توزیع یکنواخت نیروی لیفت، کاهش درگ، نمونه: اسپیت‌فایر جنگ جهانی دوم
بال بیضی (Tapered Wing)	بالی با عرض کمتر در نوک و پهن‌تر در ریشه	کاهش درگ نوک بال، وزن کمتر، کارایی خوب در سرعت متوسط
بال مستطیلی (Rectangular Wing)	عرض یکسان از ریشه تا نوک	ساده برای ساخت، پایدار، اما درگ نوک بال بیشتر است
بال دلتا (Delta Wing)	مثلثی شکل، نوک تیز	مناسب سرعت بالا و مافوق صوت، مثل SR-71 و جت‌های جنگنده
بال فست‌بک یا عقب‌رفته (Swept Wing)	نوک بال به عقب متمایل است	کاهش مقاومت هوا در سرعت بالا، مناسب جت‌های مسافربری

ساختار بال هواپیما

امروزه درصد بالایی از بال‌های هواپیما دارای سازه‌ی داخلی کامل هستند که با پوششی ضخیم از آلومینیوم یا کامپوزیت پوشانده می‌شوند. این پوشش علاوه بر زیبایی و استحکام، به تحمل نیروهای وارده نیز کمک می‌کند و اغلب در هواپیماهای مسافربری و باربری دیده می‌شوند، تا ایمنی و عملکرد بال در پرواز تضمین شود.

جنس پوشش بال تأثیر مستقیم بر استحکام، وزن و کارایی هواپیما دارد.

انتخاب جنس پوشش بال نقش مهمی در عملکرد آن دارد. آلومینیوم به‌دلیل قیمت مناسب، تعمیر آسان و دوام کافی متداول است، اما کامپوزیت‌ها با وزن کمتر، مقاومت بالاتر و کاهش مصرف سوخت مزیت بیشتری دارند. بسیاری از هواپیماهای جدید از ترکیب این دو ماده استفاده می‌کنند تا استحکام، صرفه‌جویی و ایمنی هم‌زمان فراهم شود.

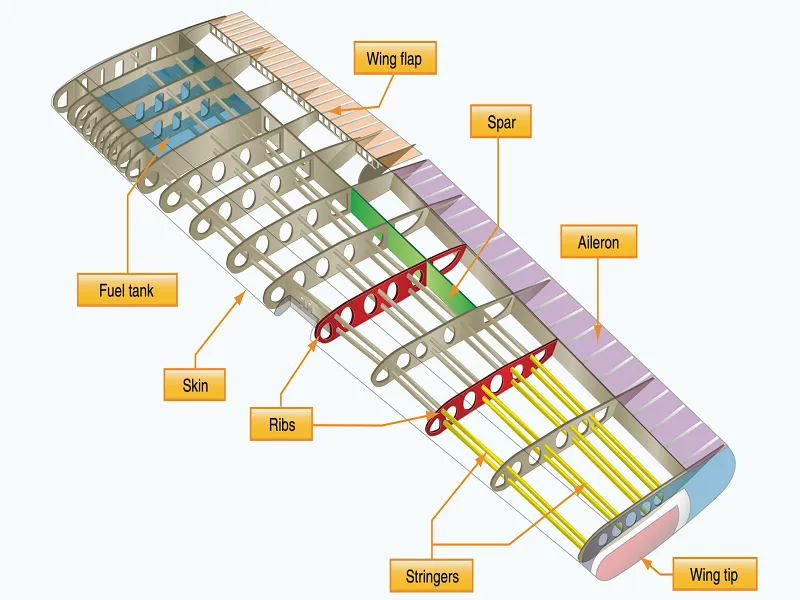

ساختار داخلی بال معمولاً از اجزایی مانند اسپار (Spar)، ریب (Rib) و پوسته بیرونی (Skin) تشکیل می‌شود. اسپار نقش ستون فقرات بال را دارد و بارهای اصلی را تحمل می‌کند، ریب‌ها شکل آیرودینامیکی را حفظ می‌کنند و پوسته بیرونی نیز نیروهای توزیع‌شده را منتقل کرده و پایداری بال را تضمین می‌کند.

اجزای متحرک بال هواپیما

با این‌‎که بال در هواپیماهای مسافربری و باربری ثابت است، امروزه اغلب طوری طراحی می‌شوند که قسمت‌های متحرک نیز داشته باشند. کارشناسان بر این باورند که اجزای متحرک بال نقش مهمی در کنترل هواپیما و کاهش خطرات در هنگام برخاست و فرود دارند. این اجزا معمولاً شامل سیستم‌های برآافزا، شهپر و بالچه هستند که تحت کنترل خلبان عمل می‌کنند.

اجزای متحرک بال، کنترل دقیق هواپیما و پروازی ایمن هنگام برخاست و فرود را ممکن می‌سازند.

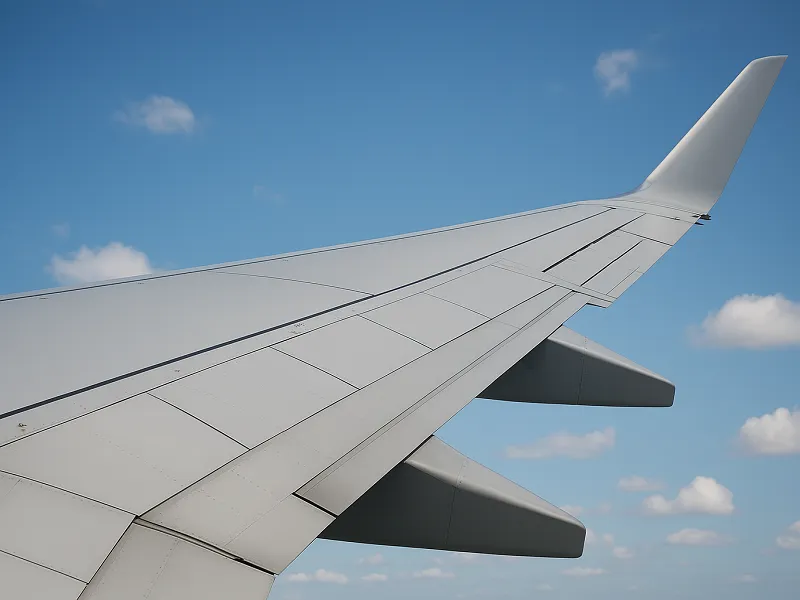

برآافزا در بال هواپیما

برآافزا یا Flap یکی از اجزای کلیدی بال است که با افزایش سطح ایرفویل و تغییر زاویه حمله، نیروی لیفت را در سرعت‌های پایین افزایش می‌دهد. خلبان آن را با سوئیچ یا اهرم دقیقاً کنترل می‌کند تا هنگام برخاست و فرود، مانور راحت‌تر، پرواز نرم‌تر و ایمن‌تری داشته باشد.

حرکت برآافزاها همزمان به سمت پایین و برگشت به حالت اولیه است و حرکتی به سمت بالا ایجاد نمی‌کند. این بخش بسته به شرایط به میزان معینی باز و بسته می‌شود و اغلب هنگام فرود و برخاست برای جبران کاهش سرعت و افزایش نیروی بالابرنده (Lift) استفاده می‌شود.

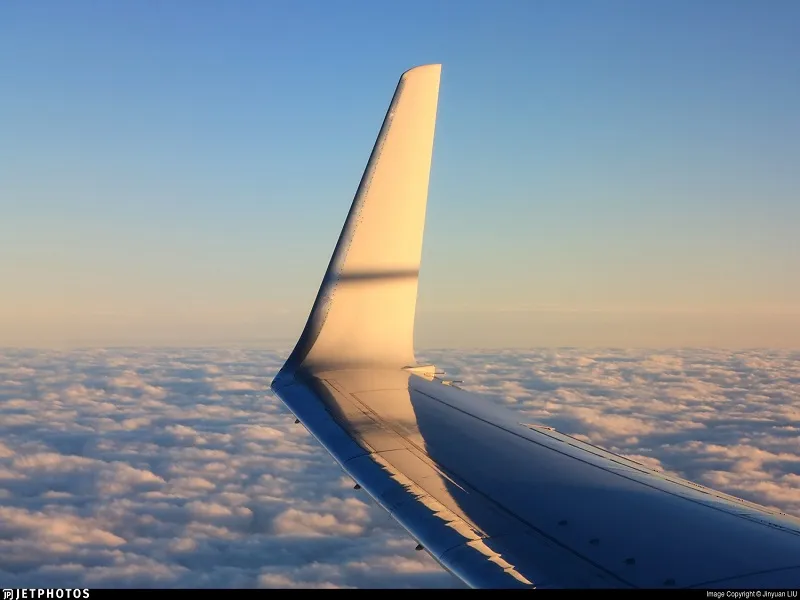

شهپر در بال هواپیما

شهپرها (Aileron) وظیفه کنترل چرخش هواپیما حول محور طولی (Roll) را دارند. با حرکت متقابل، یک بال بالا و بال دیگر پایین می‌رود و هواپیما به چپ یا راست می‌چرخد. این سیستم باعث مانور راحت‌تر، پایداری پرواز و کنترل دقیق در هنگام برخاست و فرود می‌شود.

کاربرد بالچه در بال هواپیماها

بالچه‌ها (Winglets) زوائد کوچکی روی نوک بال هواپیما هستند که با کاهش درگ القایی، عملکرد بال را بهبود می‌بخشند. این ساختار پرواز را نرم‌تر و پایدارتر می‌کند، مصرف سوخت و انتشار کربن را کاهش می‌دهد و به ویژه در هواپیماهای با بال کوتاه مانند B737 کاربرد زیادی دارد.

بالچه‌ها جریان هوا را کنترل می‌کنند و کارایی بال را افزایش می‌دهند.

نسل‌های مختلف بالچه‌ها (Winglets) باعث صرفه‌جویی در مصرف سوخت و کاهش اثرات محیط زیستی می‌شوند. نسل اول حدود ۳٪، نسل دوم ۴–۶٪ و نسل سوم ۱–۲٪ صرفه‌جویی دارند. این تغییرات علاوه بر کاهش هزینه سوخت، پایداری و کارایی پرواز را نیز بهبود می‌دهند.

نکات فنی و طراحی بال‌های هواپیما

طبق مقررات هوانوردی (FAR Part 25)، طراحی بال باید پارامترهای آیرودینامیکی و استحکام سازه‌ای را رعایت کند. بال هواپیما نقش اصلی در ایجاد نیروی لیفت (Lift) و هدایت جریان هوا دارد و طراحی آن یکی از حساس‌ترین مراحل ساخت هواپیما است.

زاویه نصب (Angle of Incidence) زاویه بین ریشه بال و محور بدنه است و به مهندسان اجازه می‌دهد بیشترین لیفت را بدون افزایش پسا ایجاد کنند. برای عملکرد بهینه و ایمنی پرواز، مهندسان باید محاسبات دقیقی روی بخش‌های مختلف بال انجام دهند:

• سطح مقطع بال (Airfoil): شکل عرضی بال که مستقیماً بر نحوه ایجاد لیفت و مقاومت هوا تأثیر می‌گذارد.
• طول بال (Wing Span): طول بال‌ها بر پایداری و مانورپذیری هواپیما تأثیرگذار است.
• زاویه نصب (Angle of Incidence): زاویه بین بال و بدنه که میزان بالابرنده و جریان هوا را تنظیم می‌کند.
• زاویه دیهدرا‌ل (Dihedral): شیب بال‌ها نسبت به افق که به تعادل و ثبات جانبی کمک می‌کند.
• هماهنگی بین بال‌های چپ و راست: توازن نیروی لیفت و جلوگیری از چرخش ناخواسته یا انحراف در پرواز.

حتی یک اشتباه کوچک در طراحی یا محاسبات بال‌ها می‌تواند منجر به کاهش کارایی بال، انحراف هواپیما یا در بدترین حالت سقوط شود.

جمع‌بندی

اگر خواندن درباره دنیای گردشگری و سفر با هواپیما برایتان جذاب است، وبلاگ قاصدک 24 را از دست ندهید. هدف از این مقاله معرفی بال هواپیما، انواع آن و اجزای مهم آن است تا علاقمندان به سفر، دانش دقیق‌تری از هواپیما و پرواز داشته باشند. اگر به آشنایی با اصول پرواز، اجزای هواپیما و نکات سفر هوایی علاقه دارید، سایر مقالات قاصدک 24 را نیز ببینید.
